فلنج جوشی پیچی چیست؟

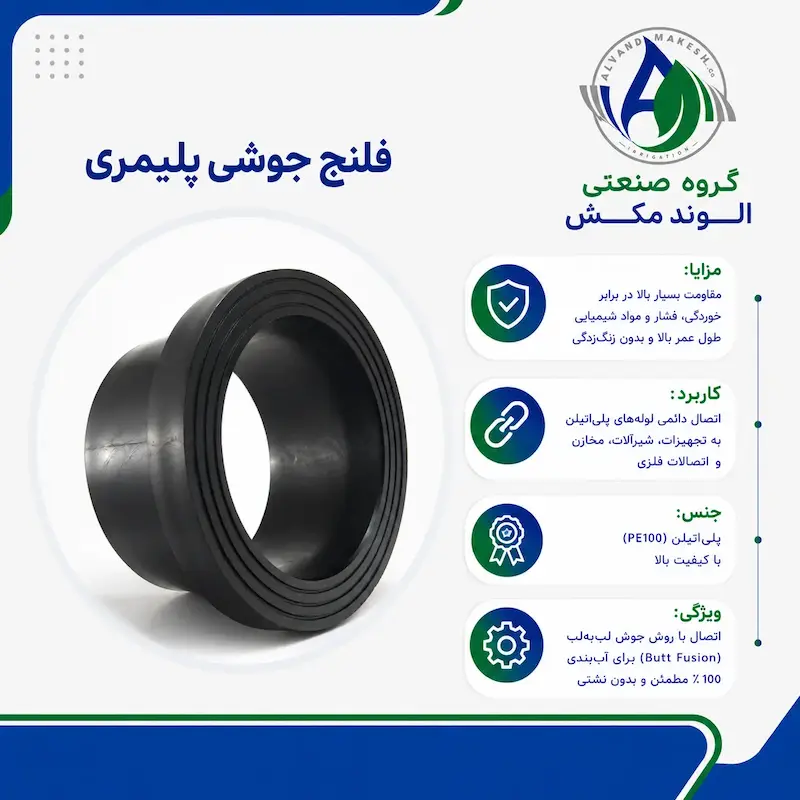

فلنج جوشی پیچی یکی از مهمترین اتصالات صنعتی در شبکههای لولهکشی پلیاتیلنی است که وظیفه اتصال لولهها، شیرآلات و سایر تجهیزات خط انتقال سیال به یکدیگر را بر عهده دارد. این قطعه ترکیبی هوشمندانه از دو روش اتصال است: یک سر آن با روش «جوش لببهلب» (Butt Fusion) به انتهای لوله پلیاتیلن ذوب و متصل میشود و سر دیگر آن بهصورت فلنجی و با پیچ و مهره به قطعه یا شیر مقابل بسته میشود. این طراحی دوگانه، هم استحکام اتصال جوشی و هم قابلیت باز و بسته شدن مکرر اتصال پیچی را در یک قطعه واحد گرد هم میآورد.
فلنج پلیاتیلن دارای یک گردن مخروطیشکل است که شعاع آن در انتها با قطر لوله برابر شده و به آن جوش میخورد؛ وجود این گردن مقاومت مکانیکی فلنج را در برابر فشارهای متغیر و بارهای نوسانی و ارتعاشی بهطور محسوسی افزایش میدهد. در بازار ایران این قطعه معمولاً در دو نوع «پایه کوتاه» و «پایه بلند» عرضه میشود که تفاوت اصلی آنها در طول امتداد گلویی فلنج است.
استانداردها و ردههای فشاری
فلنج جوشی پیچی از مواد پلیاتیلن با چگالی بالا، معمولاً گریدهای PE80 و PE100، تولید میشود و در سه رده فشاری اصلی ۶، ۱۰ و ۱۶ اتمسفر (PN6، PN10، PN16) در دسترس است. گرید PE100 به دلیل ساختار مولکولی متراکمتر، مقاومت بالاتری در برابر فشار داخلی، ترکخوردگی تنشی محیطی و ضربه دارد و برای پروژههای آبیاری تحتفشار و آبرسانی که نیاز به تحمل فشارهای بالا دارند، گزینه مناسبتری محسوب میشود. این محصولات معمولاً مطابق با مقررات ملی شبکههای توزیع آب و گاز طراحی میشوند و در برابر خوردگی الکتروشیمیایی، بر خلاف فلنجهای فلزی، کاملاً مصون هستند.
اجزای مورد نیاز برای نصب
رینگ پشتیبان (Backing Ring) که پشت سطح آببندی فلنج قرار میگیرد و فشار یکنواخت روی کل سطح اتصال ایجاد میکند
واشر یا گسکت آببند بین دو سطح فلنج مقابل
پیچ و مهره استاندارد متناسب با قطر و تعداد سوراخهای فلنج
دستگاه جوش پلیاتیلن (باتفیوژن) برای اتصال گردن فلنج به لوله
در فشارهای پایین (معمولاً کمتر از ۷ بار) گاهی نیازی به واشر جداگانه نیست، اما در پروژههای آبیاری تحتفشار استفاده از واشر استاندارد برای اطمینان از آببندی کامل توصیه میشود.
روش اتصال (Butt Fusion)
فرایند جوش لببهلب به این صورت انجام میشود که دو سطحی که باید به هم متصل شوند تا دمای ذوب گرم شده و سپس با فشار یکنواخت به هم فشرده میشوند تا یک پیوند مولکولی همگن و بدون درز ایجاد شود. این روش تمام نقاط بالقوه نشتی را از بین میبرد و اتصالی میسازد که از نظر استحکام تقریباً معادل خود لوله است.
کاربردهای اصلی
اتصال لولهها به شیرآلات صنعتی و کشاورزی در شبکههای آبیاری تحتفشار
تغییر مسیر جریان یا تغییر قطر لوله در نقاط اتصال شبکه
پروژههای آبرسانی شهری و روستایی و انتقال آب آشامیدنی
سیستمهای آتشنشانی، تصفیه فاضلاب و انتقال سیالات صنعتی
صنایع نفت، گاز و پتروشیمی که نیاز به مقاومت شیمیایی بالا دارند
مزایای فنی
عمر مفید بیش از ۵۰ سال طبق برآوردهای صنعتی
مقاومت هشت برابری در برابر فرسایش نسبت به فلنجهای فلزی معادل
سبک بودن وزن که هزینه و زمان حملونقل و نصب را کاهش میدهد
مقاومت در برابر دمای پایین تا حدود منفی ۴۰ درجه سانتیگراد
خاصیت عایق الکتریکی که از خوردگی الکترولیتی جلوگیری میکند
امکان بازیافت کامل مواد در پایان عمر مفید محصول
نکات نصب و نگهداری
پیش از جوشکاری، سطح لوله پلیاتیلن باید کاملاً تمیز و عاری از گرد و غبار، چربی و رطوبت باشد. پس از اتمام جوش، اتصال پیچی باید با گشتاور یکنواخت و بهصورت ضربدری روی تمام پیچها بسته شود تا از نشتی موضعی جلوگیری گردد. بازرسی دورهای واشرهای آببندی، بهویژه در پروژههای زیرزمینی، برای حفظ عملکرد بلندمدت این اتصال ضروری است.
سوالات متداول
فلنج جوشی پیچی برای چه سیستمهایی مناسب است؟
برای شبکههای آبیاری تحتفشار، آبرسانی شهری و روستایی، آتشنشانی و انتقال سیالات صنعتی و شیمیایی.
آیا این اتصال قابل باز کردن مجدد است؟
بله، بخش پیچی آن امکان باز و بستن مکرر برای سرویس، تعمیر یا تعویض شیرآلات را بدون نیاز به برش لوله فراهم میکند.
