تبدیل پلیاتیلن جوشی چیست؟

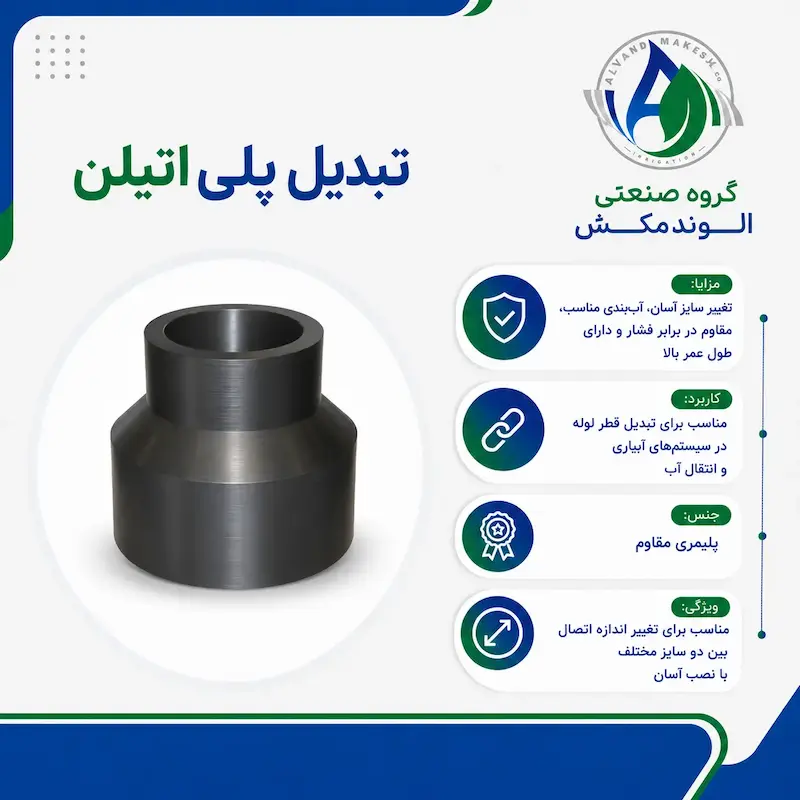

تبدیل پلیاتیلن جوشی قطعهای از خانواده اتصالات فابریک (قالبگیریشده) پلیاتیلن از برند سارو است که برای تغییر قطر لوله در طول یک خط انتقال آب استفاده میشود، بدون آنکه محور اصلی جریان تغییر کند. این قطعه دو دهانه با اندازههای متفاوت دارد که هر دو با روش جوش لببهلب (باتفیوژن) به دو تکه لوله پلیاتیلن با قطرهای مختلف متصل میشوند و امکان اتصال یک خط بزرگتر به یک خط کوچکتر را در همان راستا فراهم میکنند.
در استانداردهای بینالمللی، این قطعه با عنوان «Reducer» یا «Butt Fusion Reducer» شناخته میشود و طبق مشخصات فنی شرکتهای معتبر تولیدکننده اتصالات پلیاتیلن جهان، این تبدیلها معمولاً از مواد پلیاتیلن با چگالی بالا (گرید PE100) تولید میشوند و در ردههای استاندارد نسبت قطر به ضخامت (که به آن SDR گفته میشود) مانند SDR11 و SDR17 عرضه میشوند؛ SDR11 برای فشارهای کاری بالاتر (معادل PN16) و SDR17 برای فشارهای متوسطتر (معادل PN10) طراحی شده است.
استانداردها و ردههای فشاری
تبدیل پلیاتیلن جوشی الوندمکش مطابق با استانداردهای رایج تولید اتصالات پلیاتیلن (از جمله استاندارد آلمانی DIN 16963 که مرجع بسیاری از تولیدکنندگان داخلی نیز هست) در سه رده فشاری اصلی ۶، ۱۰ و ۱۶ اتمسفر تولید میشود. طول این قطعه معمولاً برابر با میانگین قطر دهانه بزرگ و کوچک است؛ یعنی هرچه اختلاف دو سایز بیشتر باشد، طول تبدیل نیز بلندتر طراحی میشود تا انتقال جریان و کاهش تنش مکانیکی در محل تغییر قطر بهصورت تدریجی و بدون افت فشار ناگهانی انجام شود.
ساختار فنی و طراحی هندسی
طراحی تبدیل پلیاتیلن جوشی بهصورت مخروطی و کاملاً هممحور با دو انتهای لوله است. این هندسه باعث میشود جریان آب بدون ایجاد گرداب یا افت فشار موضعی از دهانه بزرگ به دهانه کوچک منتقل شود. سطح هر دو انتهای تبدیل بهگونهای آمادهسازی میشود که مستقیماً قابلیت جوش لببهلب با لوله مقابل را داشته باشد؛ یعنی نیازی به قطعه واسط اضافه نیست و کل مجموعه بهصورت یکپارچه و بدون درز میانی جوش میخورد.
روش اتصال (جوش لببهلب)
نصب تبدیل پلیاتیلن جوشی الوندمکش با استفاده از دستگاه جوش پلیاتیلن (باتفیوژن) انجام میشود: ابتدا سطوح لوله و تبدیل با دستگاه تراش مخصوص صاف و آماده میشوند، سپس هر دو سطح تا دمای ذوب گرم شده و با فشار کنترلشده و یکنواخت به هم فشرده میشوند تا یک پیوند مولکولی همگن و بدون درز ایجاد شود. این روش استحکامی تقریباً معادل خود لوله ایجاد میکند و هیچ نقطه بالقوه نشتی در محل اتصال باقی نمیگذارد. برای سایزهای بزرگتر، برخی تولیدکنندگان بینالمللی از روش الکتروفیوژن (جوش با مقاومت الکتریکی داخلی کوپلر) نیز بهعنوان روش جایگزین استفاده میکنند.
کاربردهای اصلی
تبدیل پلیاتیلن جوشی الوندمکش در طیف گستردهای از پروژههای آبیاری و آبرسانی کاربرد دارد:
تغییر قطر خط اصلی آبیاری تحتفشار در نقاطی که دبی موردنیاز کاهش یا افزایش مییابد
اتصال دو بخش از شبکه لولهکشی که با سایزهای متفاوت طراحی و اجرا شدهاند
پروژههای آبرسانی شهری و روستایی برای انتقال از خطوط اصلی بزرگ به شاخههای توزیع کوچکتر
شبکههای انتقال آب کشاورزی در مزارع بزرگ که نیاز به کاهش تدریجی قطر لوله در طول مسیر دارند
صنایع نفت، گاز و پتروشیمی که برای تغییر قطر خطوط انتقال سیال از تبدیلهای استاندارد پلیاتیلن استفاده میکنند
مزایای فنی
استفاده از تبدیل پلیاتیلن جوشی الوندمکش نسبت به روشهای جایگزین (مانند استفاده از دو قطعه پیچی یا اتصال نامناسب) مزایای مشخصی دارد:
استحکام اتصال تقریباً معادل خود لوله، به دلیل جوش مولکولی یکپارچه
کاهش تدریجی و بدون گرداب جریان آب که افت فشار غیرضروری در نقطه تبدیل را به حداقل میرساند
مقاومت بالا در برابر فشارهای متغیر و نوسانی خط لوله در ردههای فشاری استاندارد
عمر مفید طولانی، همراستا با عمر مفید بالای لوله و اتصالات پلیاتیلنی
عدم وجود درز یا نقطه اتصال اضافی که ریسک نشتی بلندمدت را کاهش میدهد
چرا تبدیل پلیاتیلن جوشی الوندمکش؟
تبدیل پلیاتیلن جوشی برند سارو با طراحی هندسی دقیق، رعایت استانداردهای رایج ابعادی و کیفیت بالای مواد اولیه، گزینهای مطمئن برای تغییر قطر در نقاط حساس شبکههای آبیاری تحتفشار است. تولید این محصول در گروه صنعتی الوندمکش، با بیش از دو دهه سابقه فعالیت در حوزه تجهیزات آبیاری، تضمین میکند که ابعاد دو دهانه این قطعه دقیقاً با سایزبندیهای رایج لوله پلیاتیلن در بازار ایران هماهنگ است و اجرای جوش لببهلب بدون نیاز به تنظیمات اضافی و با کیفیت بالا انجام میشود.
نکات نصب و کنترل کیفیت
پیش از جوشکاری، سطح هر دو دهانه تبدیل و لولههای مقابل باید کاملاً تمیز، بدون گرد و غبار و چربی باشد تا کیفیت جوش تضمین شود. دمای محیط، فشار جوش و زمان خنکسازی باید طبق دستورالعمل دستگاه جوش پلیاتیلن رعایت شود، چراکه انحراف از این پارامترها میتواند استحکام جوش را کاهش دهد. پس از اتمام هر جوش، بازرسی بصری حلقه جوش (که باید یکنواخت و بدون شکاف باشد) یکی از سادهترین و مؤثرترین روشهای کنترل کیفیت در محل اجراست.
سوالات متداول
تبدیل پلیاتیلن جوشی چه تفاوتی با تبدیل پیچی دارد؟
تبدیل جوشی با دستگاه جوش پلیاتیلن و بهصورت دائمی نصب میشود و استحکامی معادل خود لوله دارد، در حالی که تبدیل پیچی بدون جوش و با دست قابل نصب و باز کردن مجدد است.
آیا تبدیل پلیاتیلن جوشی قابل باز کردن مجدد است؟
خیر، این اتصال به دلیل ماهیت جوش مولکولی، دائمی است و برای تغییر باید بخش مربوطه از لوله برش داده شود.
تبدیل پلیاتیلن جوشی الوندمکش در چه فشارهایی تولید میشود؟
این محصول مطابق استانداردهای رایج در ردههای فشاری ۶، ۱۰ و ۱۶ اتمسفر تولید میشود.
چرا طول تبدیل با اختلاف سایز دو دهانه تغییر میکند؟
طراحی هندسی این قطعه بهگونهای است که هرچه اختلاف قطر دو دهانه بیشتر باشد، طول تبدیل نیز افزایش مییابد تا انتقال جریان تدریجی و بدون افت فشار ناگهانی انجام شود.
